Как заменить аккумулятор на iPhone 5: Руководство + видео

Что касается того, как заменить аккумулятор на iPhone 5, то процесс этот проходит достаточно просто и быстро, хотя сначала кажется наоборот. Мы приведем подробные инструкции по выполнению поставленной задачи.

Содержание:

  1. Набор инструментов
  2. Пошаговая инструкция



 Как заменить аккумулятор на iPhone 5

1. Набор инструментов

Вот что Вам понадобится, чтобы выполнить замену:

  • ножницы;
  • присоска (дальше, на фотографиях увидите, какая именно);
  • пинцет;
  • набор отверток – крестовидные на 1.2, 1.3, 1.6 и 1.7 мм и пятигранная, называемая «Pentalobe» (такие продаются в специализированных и в некоторых хозяйственных магазинах);
  • инструмент, которым можно поддеть что-то (тоже на фотографиях дальше увидите, какой именно).

Если все это есть, можно начинать.

2. Пошаговая инструкция

Итак, замена аккумулятора iPhone 5 происходит следующим образом:

  • Внизу находится фирменный разъем «Lightning». По обеим сторонам от него располагаются два винта, которые можно убрать с помощью отвертки типа «Pentalobe». Сделайте это.

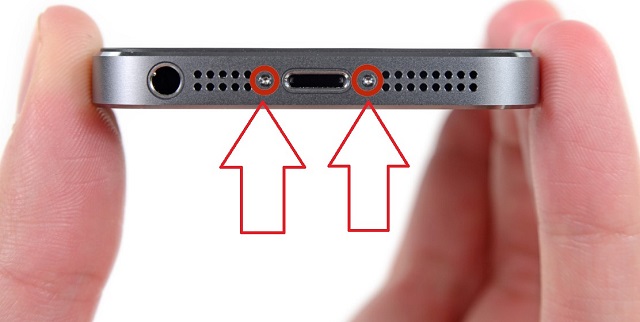

 Рис. №1. Винты возле разъема «Lightning»

Рис. №1. Винты возле разъема «Lightning»

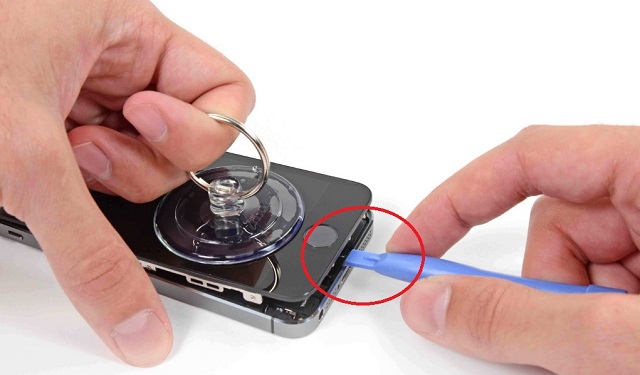

  • На экране закрепите присоску. Важно, чтобы она плотно прилегала к дисплею. Возьмите инструмент, который Вы брали, чтобы поддевать и подденьте им экран ниже кнопки «Домой». Потяните за присоску и уберите дисплей, но не полностью, просто приподнимите.

 Рис. №2. Процесс поддевания дисплея

Рис. №2. Процесс поддевания дисплея

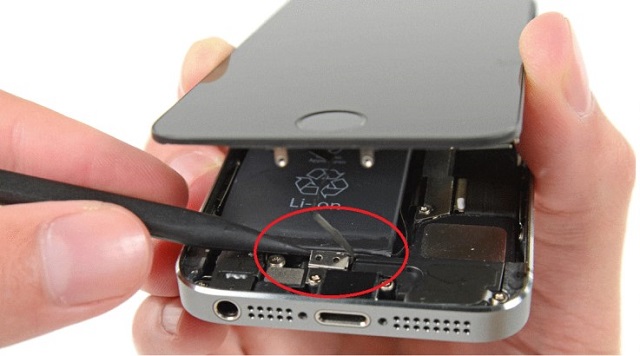

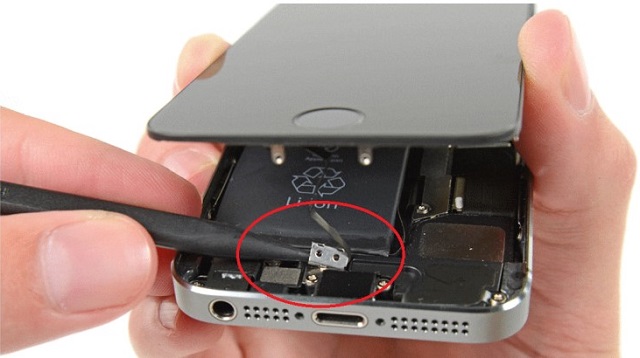

  • Возьмите поддетый экран в руку вместе с остальной частью Айфона. Немного приподнимите дисплей, как это показано на рисунке №3. Здесь Вы увидите аккумулятор, а под ним шлейф, который идет к кнопке «Домой». Его нужно снять. Делается это путем поддевания скобы, которая находится внизу. Любым инструментом подденьте скобу и с помощью пинцета уберите ее.

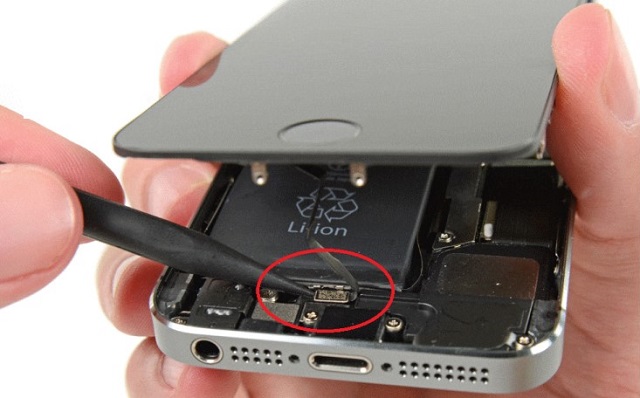

 Рис. №3. Процесс вытаскивания скобы шлейфа кнопки «Домой»

Рис. №3. Процесс вытаскивания скобы шлейфа кнопки «Домой»

Рис. №3. Процесс вытаскивания скобы шлейфа кнопки «Домой»

  • Тем же пинцетом можно отсоединить весь шлейф. Но делать это нужно особенным образом – подвиньте нижнюю пластину и вытащите ее, как это показано на рисунке №4.

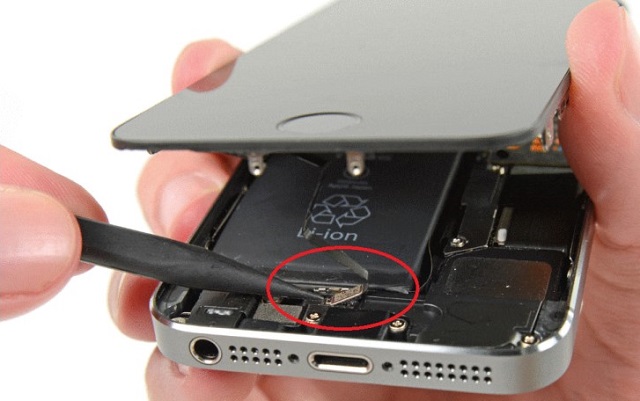

 Рис. №4. Процесс вытаскивания всего шлейфа кнопки «Домой»

Рис. №4. Процесс вытаскивания всего шлейфа кнопки «Домой»

Рис. №4. Процесс вытаскивания всего шлейфа кнопки «Домой»

  • Убедитесь, что шлейф полностью откреплен. Если это так, можно открыть смартфон, но таким образом, чтобы экран находился под углом максимум 90 градусов от остального корпуса. Лучше всего прикрепить дисплей к коробке с помощью резинки. Это показано на рисунке №5.

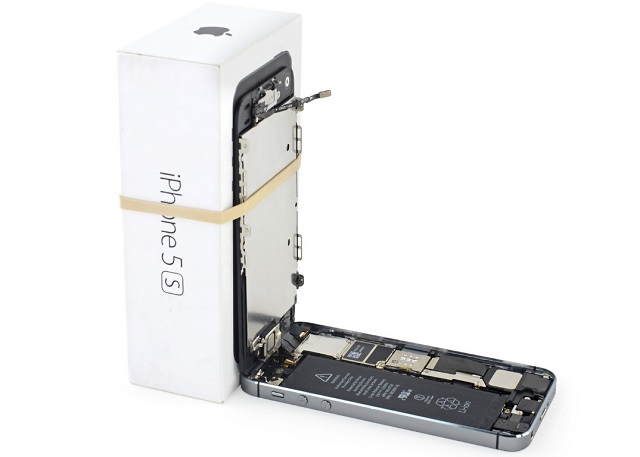

 Рис. №5. Разобранный Айфон под углом в 90 градусов

Рис. №5. Разобранный Айфон под углом в 90 градусов

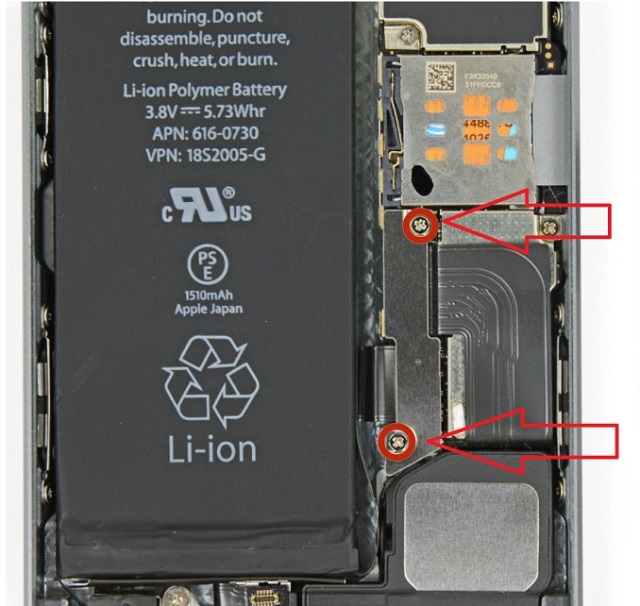

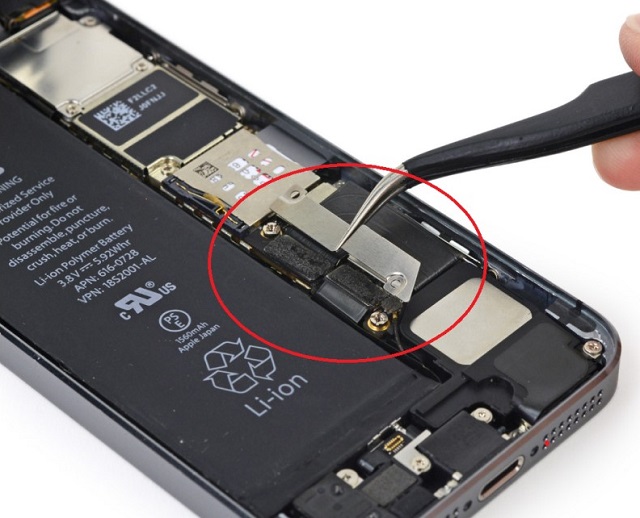

  • Дальше необходимо убрать пластину, которая крепит разъем батареи к материнской плате. Она зафиксирована с помощью винтов, показанных на рисунке №6. Делается это крестообразной отверткой 1.6 мм. Дальше эту пластину можно будет убрать при помощи пинцета или даже вручную. Сделайте это и переходите к следующему шагу.

 Рис. №6. Винты крепления пластины к материнской плате и сама пластина

Рис. №6. Винты крепления пластины к материнской плате и сама пластина

Рис. №6. Винты крепления пластины к материнской плате и сама пластина

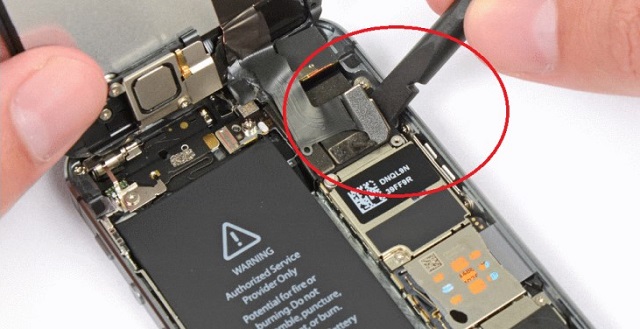

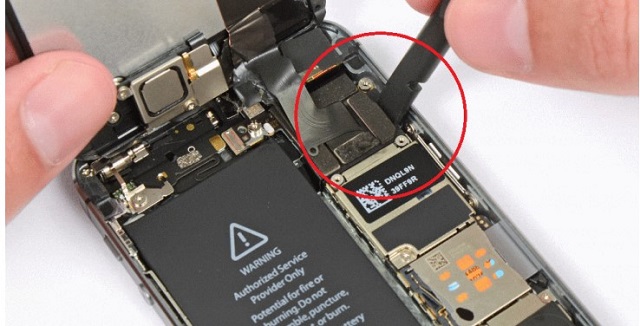

  • Под этой пластиной находится разъем аккумулятора, который, собственно, и крепит его к материнской плате. При помощи пинцета его можно убрать. Но делается это тоже крайне аккуратно – сначала разъем поддевается, затем убирается полностью. Как это сделать, показано на рисунке №7. Очень важно при этом не поднять все гнездо, иначе оно будет повреждено.

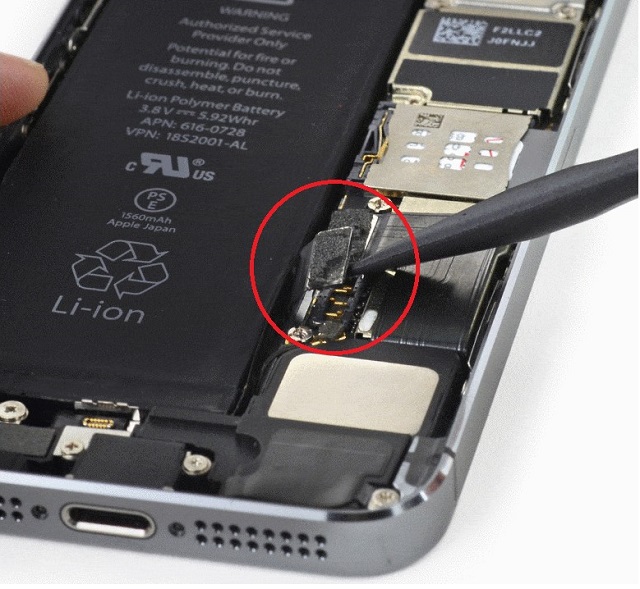

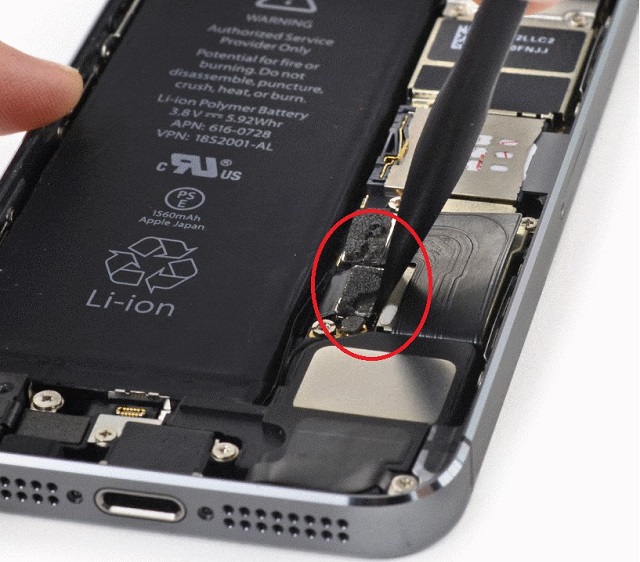

 Рис. №7. Процесс изъятия разъема аккумулятора от материнской платы

Рис. №7. Процесс изъятия разъема аккумулятора от материнской платы



Рис. №7. Процесс изъятия разъема аккумулятора от материнской платы

  • Дальше Вам необходимо открутить еще 4 винта. Тот, который на рисунке №8 отмечен красным цветом, убирается при помощи крестообразной отвертки 1.7 мм. Он же поможет убрать тот, который показан зеленым. Для винта, обведенного желтым цветом, понадобится отвертка 1.3 мм, а для того, что выделен оранжевым – 1.2 мм. После этого пинцетом уберите пластину, которую крепили все эти винты.

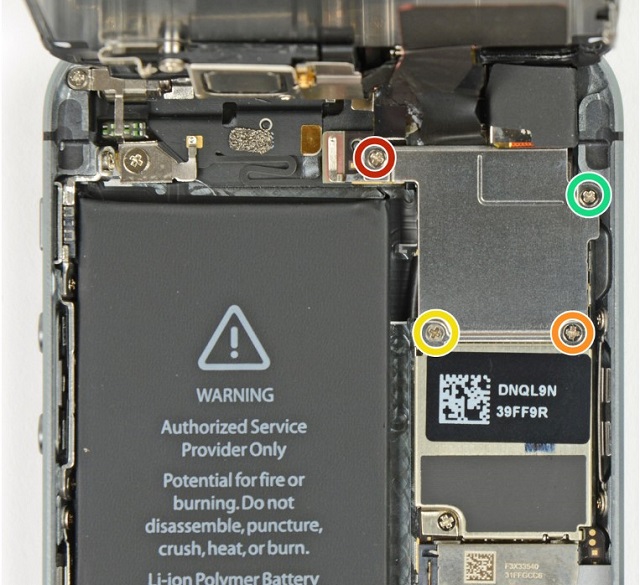

 Рис. №8. Винты, которые крепят еще одну пластину

Рис. №8. Винты, которые крепят еще одну пластину

Рис. №8. Винты, которые крепят еще одну пластину

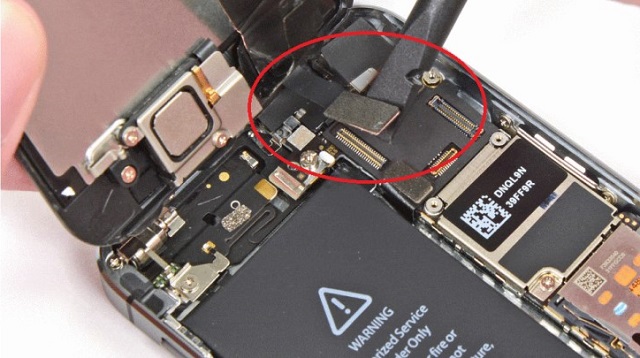

  • Под этой крышкой находится шлейф фронтальной камеры. Вам тоже нужно будет открепить его – сначала поддеть, а потом и полностью снять. Это показано на рисунке №9.

 Рис. №9. Процесс изъятия шлейфа камеры

Рис. №9. Процесс изъятия шлейфа камеры

Рис. №9. Процесс изъятия шлейфа камеры

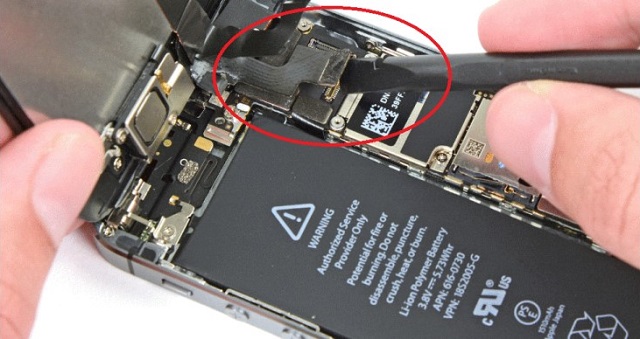

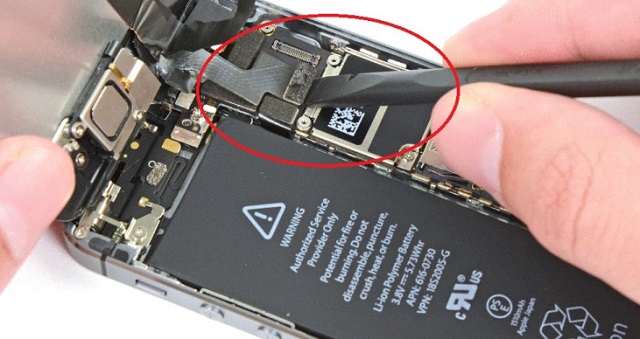

  • Радом располагается такой же шлейф дисплея. Его тоже нужно убрать таким же образом, как и раньше.

 Рис. №10. Процесс изъятия шлейфа дисплея

Рис. №10. Процесс изъятия шлейфа дисплея

Рис. №10. Процесс изъятия шлейфа дисплея

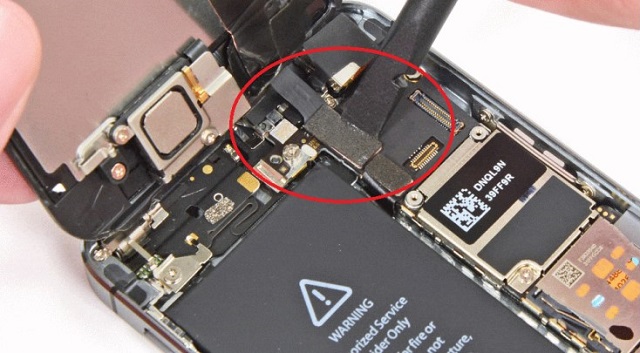

  • Там же находится еще один шлейф, на сей раз, он предназначен для сенсора. Его также потребуется отсоединить. Данный процесс показан на рисунке №11.

 Рис. №11. Процесс изъятия шлейфа сенсора

Рис. №11. Процесс изъятия шлейфа сенсора

Рис. №11. Процесс изъятия шлейфа сенсора

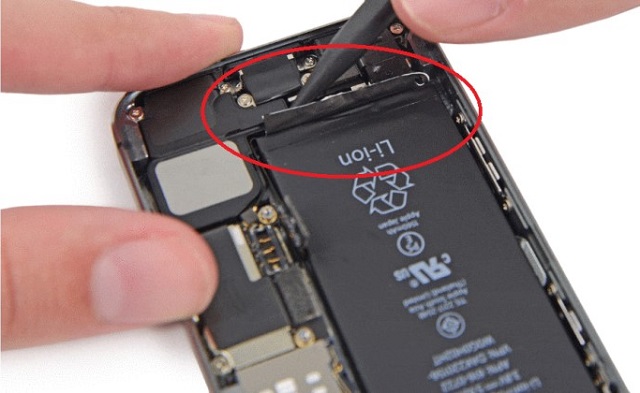

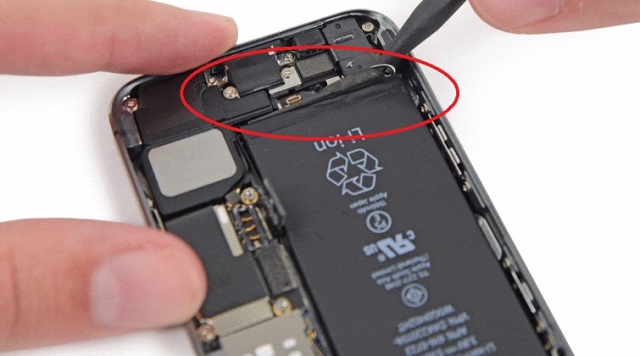

  • Вот теперь экран можно убирать от остальной части корпуса. Возьмите инструмент, который поддевает что-либо, и проведите по пластине между батареей и разъемом наушников. Эта пластина в дальнейшем будет вытаскиваться, так что будьте очень осторожны.

 Рис. №12. Вытаскивание пластины аккумулятора

Рис. №12. Вытаскивание пластины аккумулятора

Рис. №12. Вытаскивание пластины аккумулятора

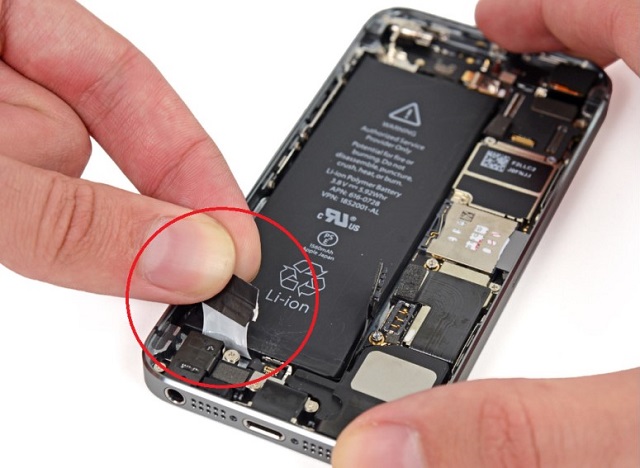

  • Вытащите небольшую часть ленты с помощью пинцета, чтобы было видно верхнюю пластину. Возьмите ножницы и разрежьте ее пополам, как это показано на рисунке №13.

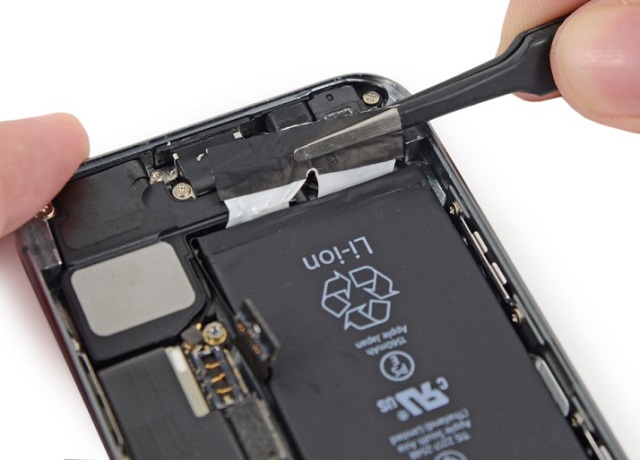

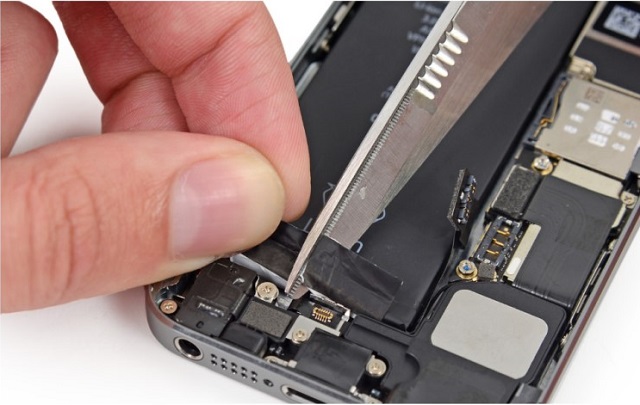

 Рис. №13. Вытаскивание и разрезание пластины батареи

Рис. №13. Вытаскивание и разрезание пластины батареи

Рис. №13. Вытаскивание и разрезание пластины батареи

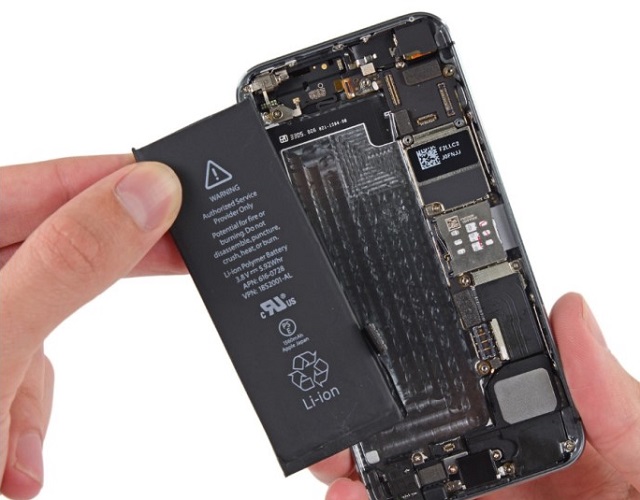

  • Таким образом, Вы сформировали две клейкие полоски. За одну из них следует потянуть, а затем и за вторую. После этого аккумулятор будет спокойно выниматься и его можно будет убрать. Перед этим аккуратно подденьте батарею.

 Рис. №14. Вытаскивание ленты и аккумулятора

Рис. №14. Вытаскивание ленты и аккумулятора

Рис. №14. Вытаскивание ленты и аккумулятора

Важно! Если это затруднительно, Вы можете не выполнять шаги 11-13 предыдущего списка. Это необязательно, но для хорошей работы новой батареи их лучше выполнить.

Чтобы поставить новый аккумулятор, потребуется выполнить обратный процесс, перед этим наклеив клейкую ленту на обратную часть батареи. Наглядно то же самое показано в видеоролике ниже.
